受業主委托，我公司承擔了《南京市溧水區三丫圩、章西圩、凌莊圩排澇站工程施工圖》技術咨詢任務，公司組織了土建、水機、電氣、房建等專業的專家，審閱了圖紙，于2019年10月16日參加南京市溧水區三座排澇站工程建設處在南京組織召開該工程施工圖咨詢意見交換會，參加會議的還有溧水區水務局、南京市水利規劃設計院有限責任公司等單位的專家和代表。

為提高溧水經濟開發區圩區排澇能力，新建三丫圩、章西圩、凌莊圩3座排澇站工程。三丫圩排澇站設計排澇流量13m³/s，主泵采用5臺900ZQ-85D型潛水軸流泵，總電機功率1250千瓦;章西圩排澇站設計排澇流量10m³/s，主泵采用4臺900ZQ-85D型潛水軸流泵，總電機功率1000千瓦;凌莊圩排澇站設計排澇流量7m³/s，主泵采用3臺900ZQ-85D型潛水軸流泵，總電機功率750千瓦。

會上我公司咨詢專家對：泵站引河與周邊河道平面銜接；出水池隔水墩布置；沉管灌注樁樁長、樁距；翼墻配筋；電氣設備布置等提出了許多合理化建議。

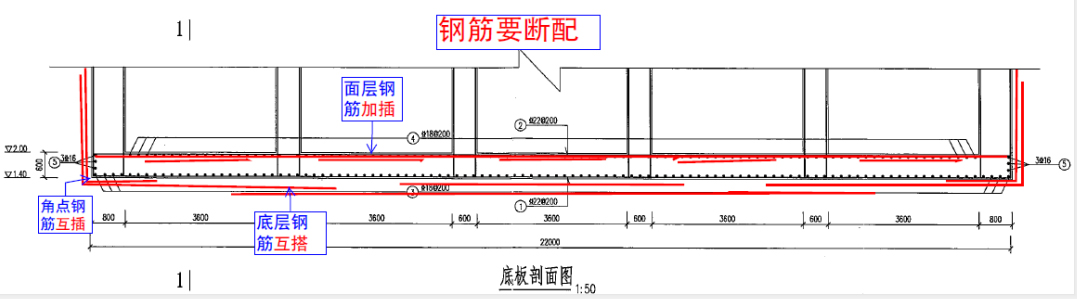

指導設計人員鋼筋混凝土結構配筋要堅持“兩原則、六字方針”，兩條原則：①滿足構件最小配筋率要求；②滿足構件極限承載力要求和構件正常使用極限狀態下裂縫開展寬度及撓度變形要求。配筋六字方針：“斷配、互插和互搭”。以泵室配筋為例，泵室為框架結構，各框架固支連接點外側鋼筋適當加長，互插借用，變構造鋼筋為受力鋼筋，增加角點抵抗彎矩值；隔墩處底層鋼筋互搭；面層鋼筋中間加插加強短筋。如下圖所示：

據此原則，建議底板面層、底層配C20@20的通長鋼筋改為C16@20，角點處鋼筋互插、面層鋼筋加插和底層鋼筋互搭C12/14/16@20。

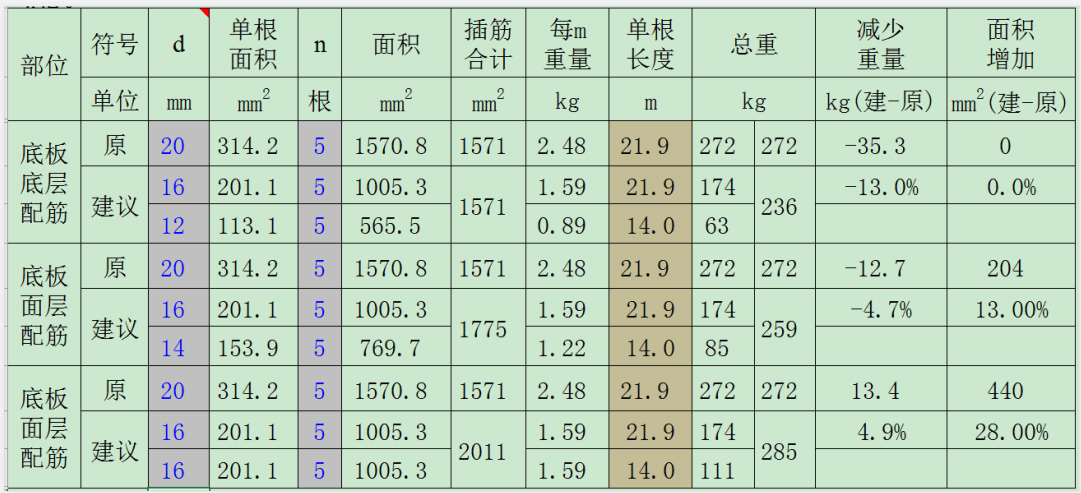

施工圖泵室底板面層原配鋼筋和建議配置鋼筋對比表

由表中可看出泵室底板面層原配C20@20的通長鋼筋改為C16@20+加強短筋C12@20，鋼筋用量減少13.0%、面積兩者持平，即安全系數相同；C16@20+加強短筋C14@20，鋼筋用量減少4.7%、面積增加13.0%，即安全系數提高13.0%；若改為C16@20+加強短筋C16@20，鋼筋用量雖增加4.9%、但面積增加28.0%，即安全系數提高28.0%。

  （供稿：設計分公司 盧士亮）
